产品介绍

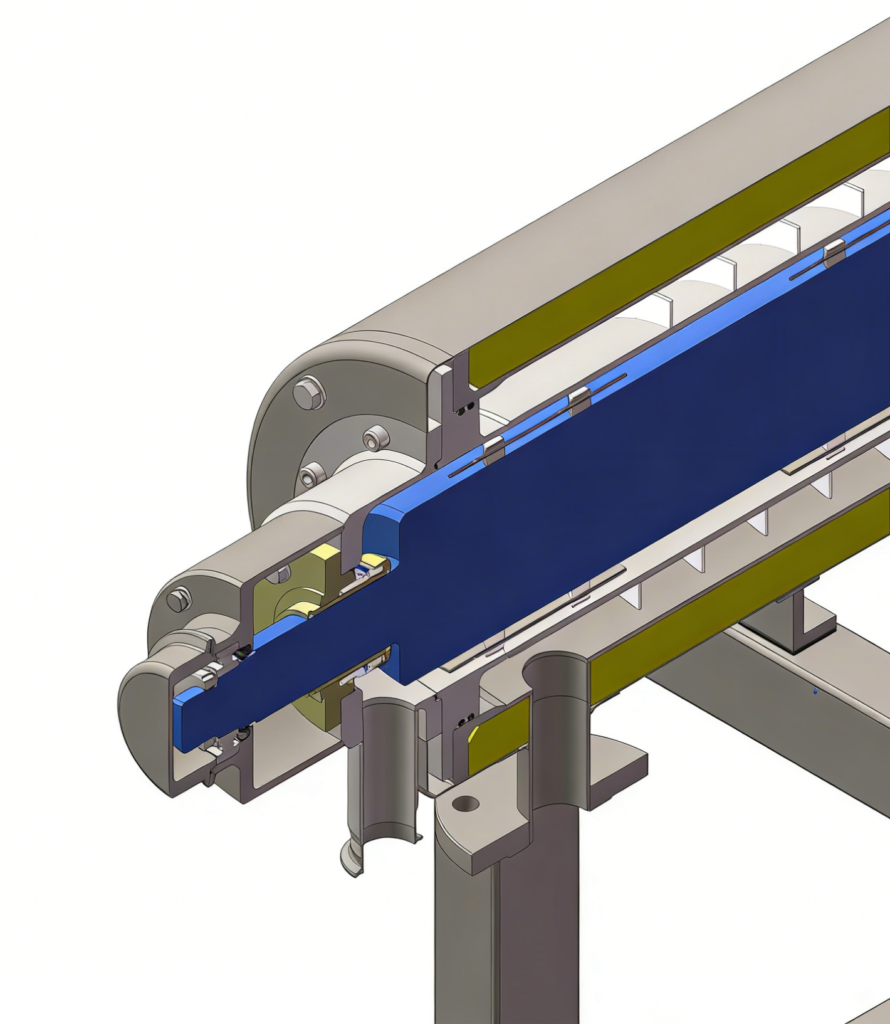

SW系列为瑛赫单壁式刮板换热器系列，该系列提供低压（最大20bar）、中压（最大40bar）和高压（最大120bar）设计，可满足客户高、中、低粘度应用场景需求。采用模块化设计，可以多个换热器灵活串联组合来满足复杂的加热和冷却工艺需求。多种轴径选择，可以轻松处理剪切敏感、热敏性物料和含颗粒物料。
筒体可选择316L、2205、2507等不锈钢或合金特材，筒体还可以根据工况需求做耐磨涂层或者硬化处理，保证产品的适用性和最长使用周期寿命。
- 换热器效率高
- 可选配轴加热功能
- SW01标准无保温层，可选配保温
- SW02与SW03标准配备保温层
- 深度定制，配置灵活

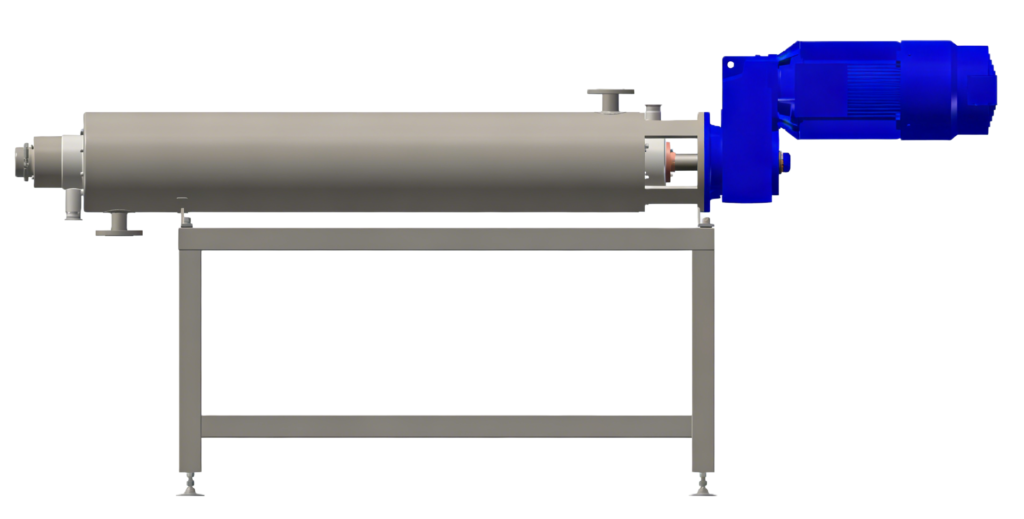

- 支持垂直和水平方向安装
- 维护简单快捷
- 在线技术选型支持
- 各种检测与计算服务，以准确提供工艺参数，确保选型准确
- 产品入口可选切向进料
- 可在线CIP/SIP

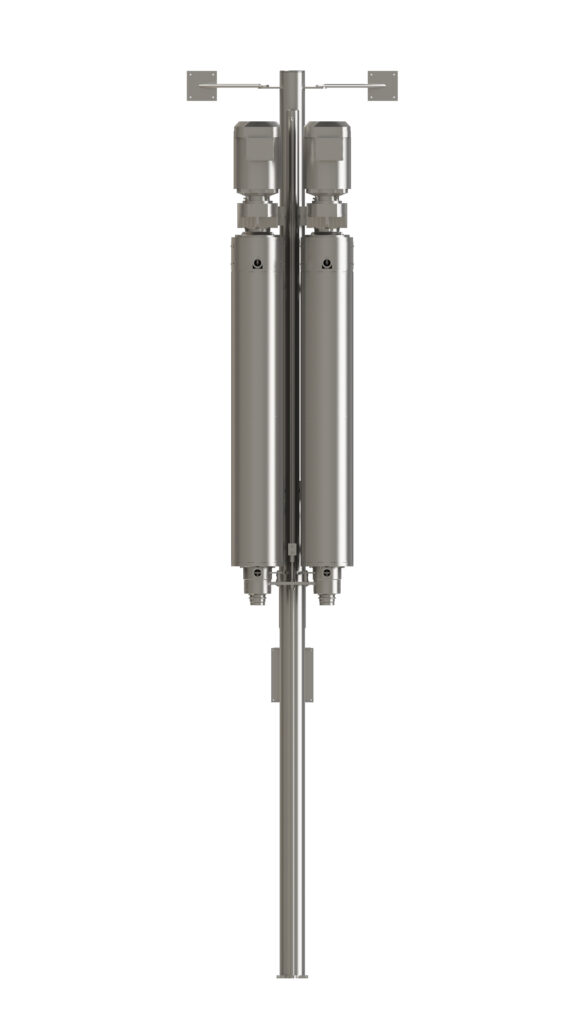

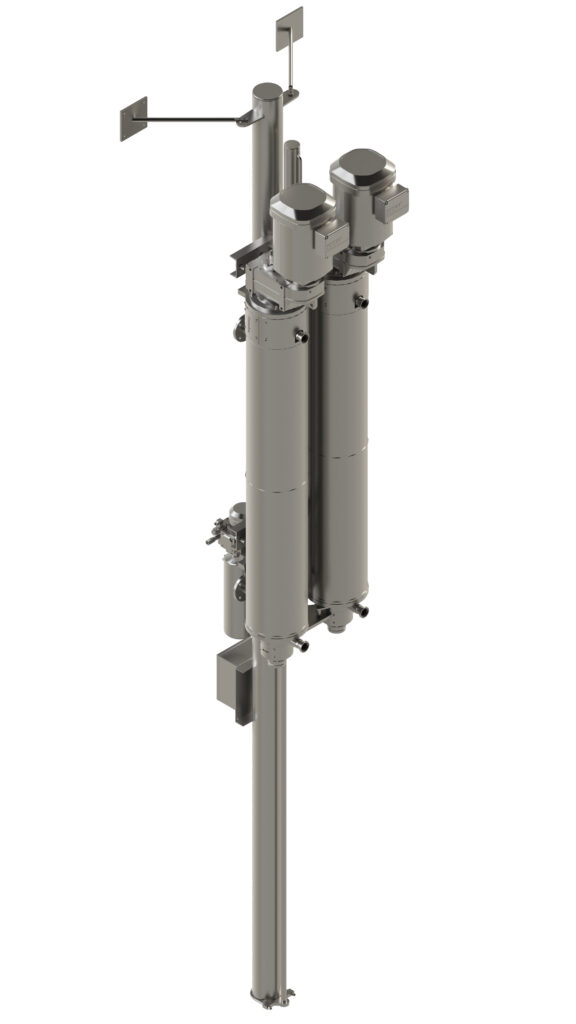

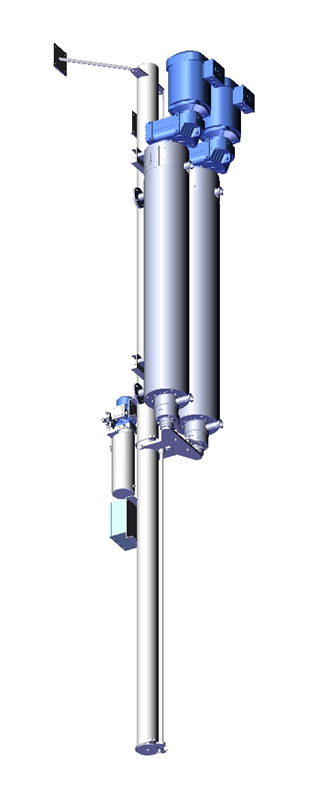

- 立式安装可以提供液压和固定支架等方式
- 标准接口为3A卡箍，可选DIN、SMS、RJT、I-Line、Bevel Seat以及各种法兰等
- 转速范围：10-400rpm 温度范围：-30-210℃

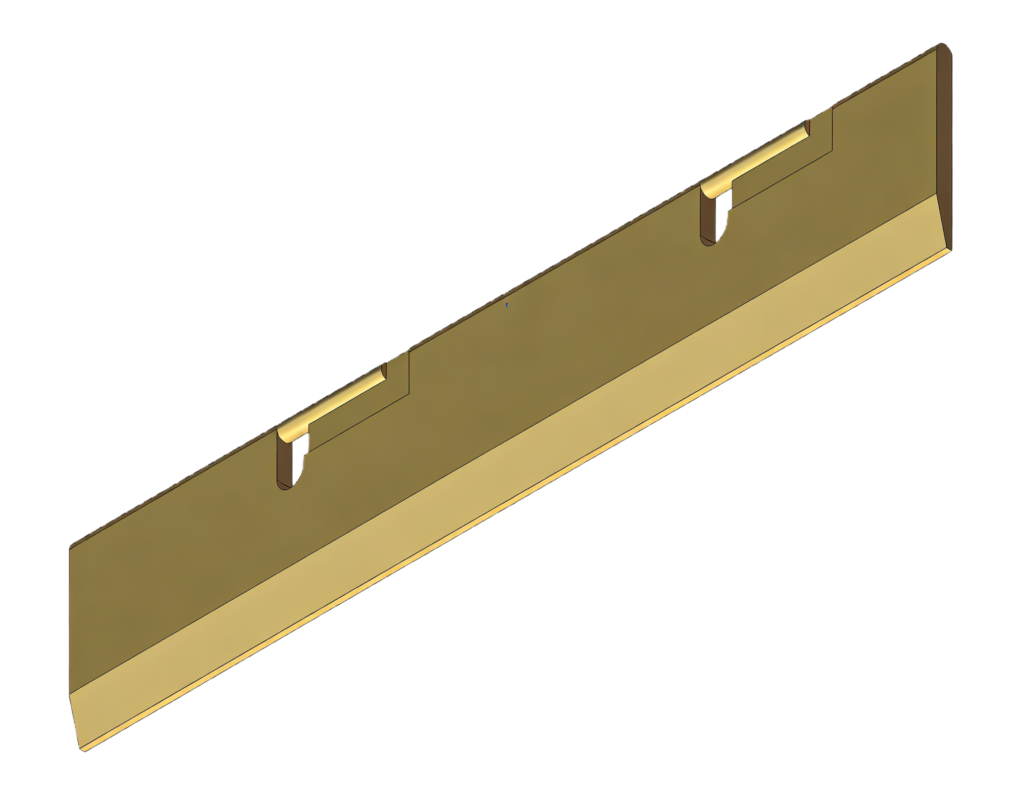

刮板
- 标准PEEK材质刮板
- 无毒、耐高温、耐磨
- 可被X光或金属探测仪检出
- 可选PTFE、铜、410不锈钢等材质

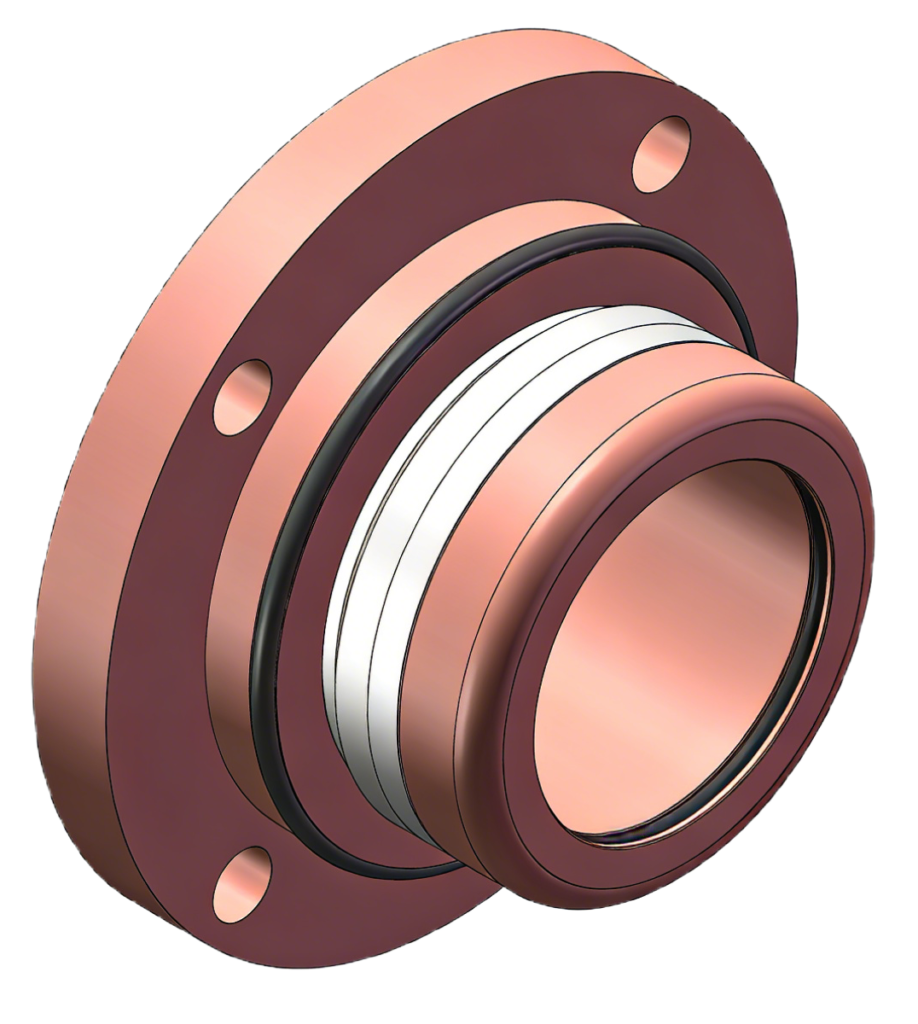

密封
- 集装式机械密封
- 根据工况，可选单/双机械密封
- 密封材质：可选碳化硅、碳化钨、氧化铬等
- 弹性体：可选EPDM、氟橡胶、FFKM等
规格与型号
| 型号 | 换热面积 | 刮板数量 | 产品接口 | 夹套接口 | 功率范围 | 转速范围 | 温度范围 |
|---|---|---|---|---|---|---|---|
| SW01-002 SW01-005 SW01-006 SW01-007 SW01-009 SW01-010 | ~0.25 ~0.50 ~0.65 ~0.75 ~0.90 ~1.00 | 8 16 20 24 28 32 | DN50/2.0″ | DN40/1.5″ | 2.2 to 7.5 kw | 50 to 400 rpm | -20 to 165 ℃ |
| SW02-003 SW02-006 SW02-007 SW02-009 SW02-010 SW02-012 | ~0.30 ~0.60 ~0.75 ~0.90 ~1.05 ~1.20 | 8 16 20 24 28 32 | DN65/2.5″ | DN40/1.5″ | 5.5 to 15 kw 5.5 to 15 kw 7.5 to 22 kw 7.5 to 22 kw 11 to 30 kw 11 to 30 kw | 50 to 350 rpm | -30 to 180 ℃ |
| SW03-003 SW03-007 SW03-009 SW03-011 SW03-012 | ~0.35 ~0.70 ~0.90 ~1.10 ~1.25 | 8 16 20 24 28 | DN65/2.5″ | DN40/1.5″ | 5.5 to 15 kw 11 to 22 kw 11 to 37 kw 11 to 37 kw 15 to 45 kw | 50 to 350 rpm | -30 to 204 ℃ |
